Trực quan hóa tuyến cáp trong không gian 3D
Trong các hệ thống điện, điều khiển và hạ tầng kỹ thuật, việc xác định chính xác tuyến đi của cáp đóng vai trò quan trọng đối với cả thiết kế, thi công và bảo trì.

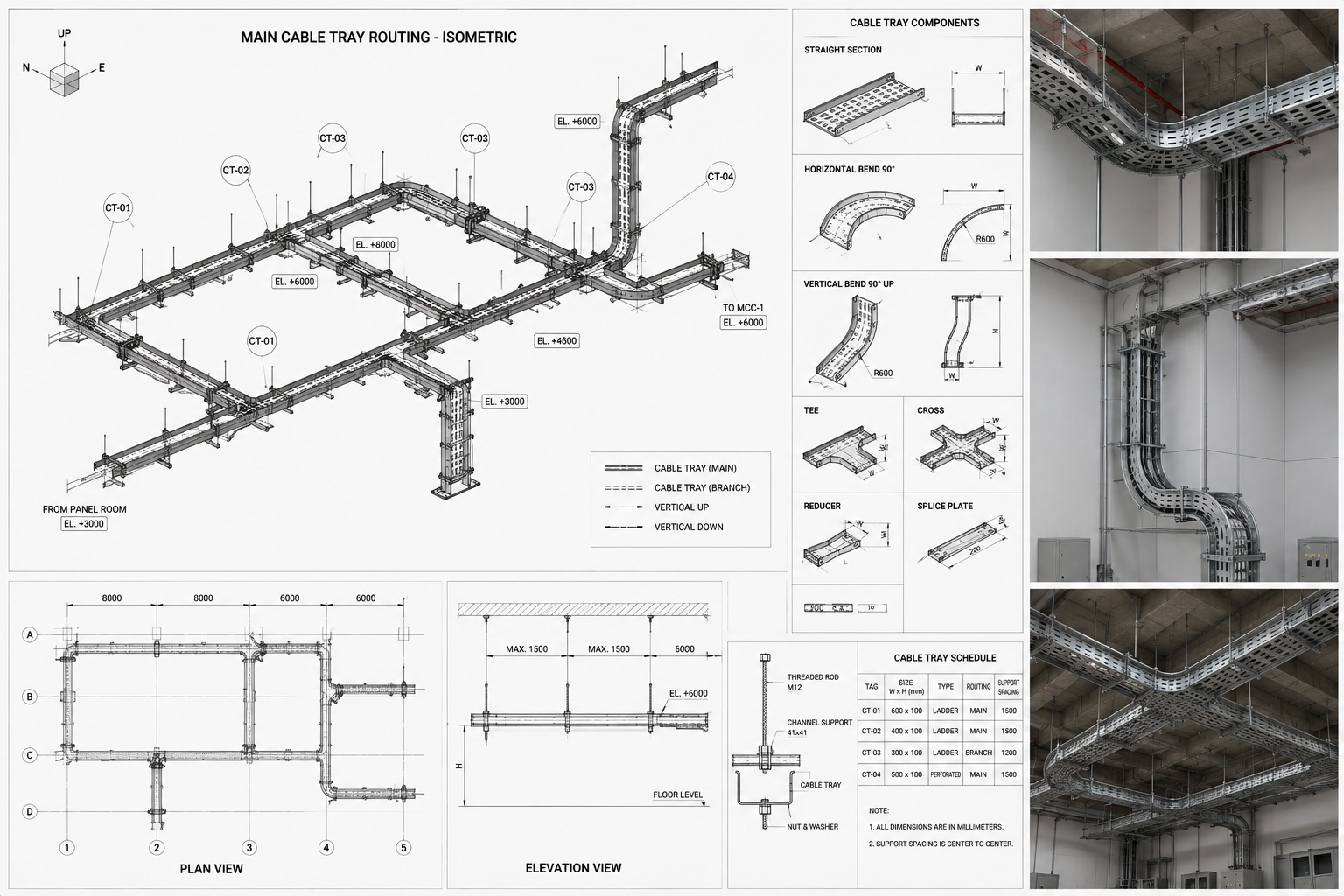

Bản vẽ Isometric đường cáp chính là phương pháp thể hiện tuyến cáp dưới dạng đẳng cự, giúp chuyển thông tin từ mặt bằng và các bản vẽ kỹ thuật sang một góc nhìn không gian trực quan hơn.
Thông qua bản vẽ, kỹ thuật viên có thể dễ dàng hình dung hướng tuyến, cao độ, điểm chuyển hướng và mối liên hệ giữa các đoạn cáp trong toàn bộ hệ thống.
Thể hiện đầy đủ tuyến cáp
Không giống cách thể hiện đơn thuần trên mặt bằng, bản vẽ Isometric cho phép thể hiện tuyến cáp theo nhiều phương trong không gian.
Các thông tin quan trọng có thể được thể hiện gồm:
- Điểm bắt đầu và kết thúc của tuyến cáp.
- Hướng đi và các đoạn chuyển hướng.
- Cao độ và vị trí tương đối của tuyến.
- Chiều dài từng đoạn cáp.
- Vị trí đấu nối hoặc kết nối.
- Các điểm giao cắt và thay đổi hướng.
- Máng cáp, thang cáp hoặc hệ thống giá đỡ liên quan.
- Kích thước và thông tin kỹ thuật phục vụ thi công.
Việc tập trung các thông tin này trên một bản vẽ giúp giảm sự phụ thuộc vào việc đối chiếu nhiều bản vẽ khác nhau trong quá trình triển khai.
Isometric hỗ trợ gì cho dự án?
Hình dung tuyến cáp trực quan hơn
Cách biểu diễn đẳng cự giúp người xem dễ hình dung tuyến cáp trong không gian, đặc biệt đối với các hệ thống có nhiều cao độ và hướng đi phức tạp.
Hỗ trợ thi công
Bản vẽ cung cấp cơ sở để đội ngũ thi công xác định hướng tuyến, vị trí và trình tự triển khai hệ thống cáp tại công trường.
Kiểm soát chiều dài và vật tư
Việc thể hiện từng đoạn tuyến giúp thuận tiện hơn trong việc xác định chiều dài, thống kê vật tư và chuẩn bị cho quá trình lắp đặt.
Dễ dàng kiểm tra và bảo trì
Khi hệ thống đã hoàn thiện, bản vẽ Isometric có thể được sử dụng như một tài liệu tham khảo để xác định tuyến cáp và vị trí kết nối khi kiểm tra hoặc bảo trì.
Quy trình xây dựng bản vẽ
Để đảm bảo bản vẽ phản ánh đúng hệ thống thực tế, ASIEM triển khai theo trình tự từ dữ liệu đầu vào đến hồ sơ hoàn thiện.
- Thu thập dữ liệu
Tiếp nhận mặt bằng, sơ đồ tuyến, thông số kỹ thuật và các dữ liệu liên quan đến hệ thống cáp.
- Xác định tuyến chính
Phân tích điểm đầu – điểm cuối, hướng tuyến, các vị trí chuyển hướng và cao độ cần thể hiện.
- Dựng tuyến theo phương pháp Isometric
Chuyển tuyến cáp sang hệ tọa độ đẳng cự, thể hiện các đoạn đi theo các phương trong không gian.
- Bổ sung thông tin kỹ thuật
Thể hiện kích thước, chiều dài, điểm kết nối và các thông tin cần thiết cho việc triển khai.
- Rà soát & hoàn thiện
Đối chiếu với dữ liệu thiết kế để đảm bảo tuyến thể hiện trên bản vẽ phù hợp với yêu cầu của dự án.
Giá trị của bản vẽ Isometric đối với thi công
Một hệ thống cáp có thể bao gồm nhiều tuyến chạy qua các khu vực khác nhau, thay đổi cao độ và hướng đi liên tục. Nếu chỉ dựa vào bản vẽ mặt bằng, việc hình dung toàn bộ tuyến trong không gian có thể gặp nhiều khó khăn.
Bản vẽ đẳng cự giúp tạo ra một “bản đồ không gian” của tuyến cáp, từ đó hỗ trợ:
- Giảm nhầm lẫn khi xác định hướng tuyến.
- Hạn chế sai lệch trong quá trình lắp đặt.
- Hỗ trợ phối hợp giữa các hạng mục kỹ thuật.
- Dễ kiểm soát không gian lắp đặt.
- Thuận tiện cho việc bóc tách và thống kê.
- Tạo tài liệu tham khảo cho công tác vận hành, bảo trì.
Ứng dụng
Bản vẽ Isometric đường cáp chính có thể được áp dụng trong nhiều hệ thống và công trình như:
- Hệ thống điện công nghiệp.
- Nhà máy và nhà xưởng.
- Công trình MEP.
- Hệ thống điều khiển và tự động hóa.
- Hệ thống cáp tín hiệu.
- Hạ tầng kỹ thuật.
- Khu vực máy móc và dây chuyền sản xuất.
- Các dự án yêu cầu thể hiện tuyến cáp theo không gian.
Kết quả dự án
Với việc chuyển đổi tuyến cáp thành bản vẽ Isometric, hệ thống được thể hiện trực quan và có cấu trúc hơn, tạo điều kiện thuận lợi cho các bên từ thiết kế, kỹ thuật đến thi công cùng khai thác một nguồn thông tin thống nhất.
ASIEM tập trung vào việc xây dựng bản vẽ không chỉ đúng về mặt hình học, mà còn dễ đọc, dễ kiểm tra và có tính ứng dụng cao trong thực tế.
ASIEM – Giải pháp triển khai bản vẽ kỹ thuật cho công nghiệp
Từ bản vẽ 2D, mô hình 3D đến bản vẽ Isometric, ASIEM hỗ trợ doanh nghiệp chuẩn hóa dữ liệu kỹ thuật và chuyển hóa thông tin thiết kế thành hồ sơ trực quan, phục vụ hiệu quả cho quá trình triển khai dự án.
