Emergency System – Hồ sơ kỹ thuật cho hệ thống an toàn khẩn cấp

Trong các công trình công nghiệp và dân dụng, hệ thống báo cháy và báo động là một trong những hạng mục quan trọng nhằm phát hiện sớm sự cố và đưa ra cảnh báo kịp thời.

Để hệ thống có thể được thi công và vận hành đồng bộ, các thiết bị không chỉ cần được bố trí đúng vị trí mà còn phải có hồ sơ kỹ thuật thể hiện rõ mối liên hệ, tuyến kết nối và phương án triển khai.

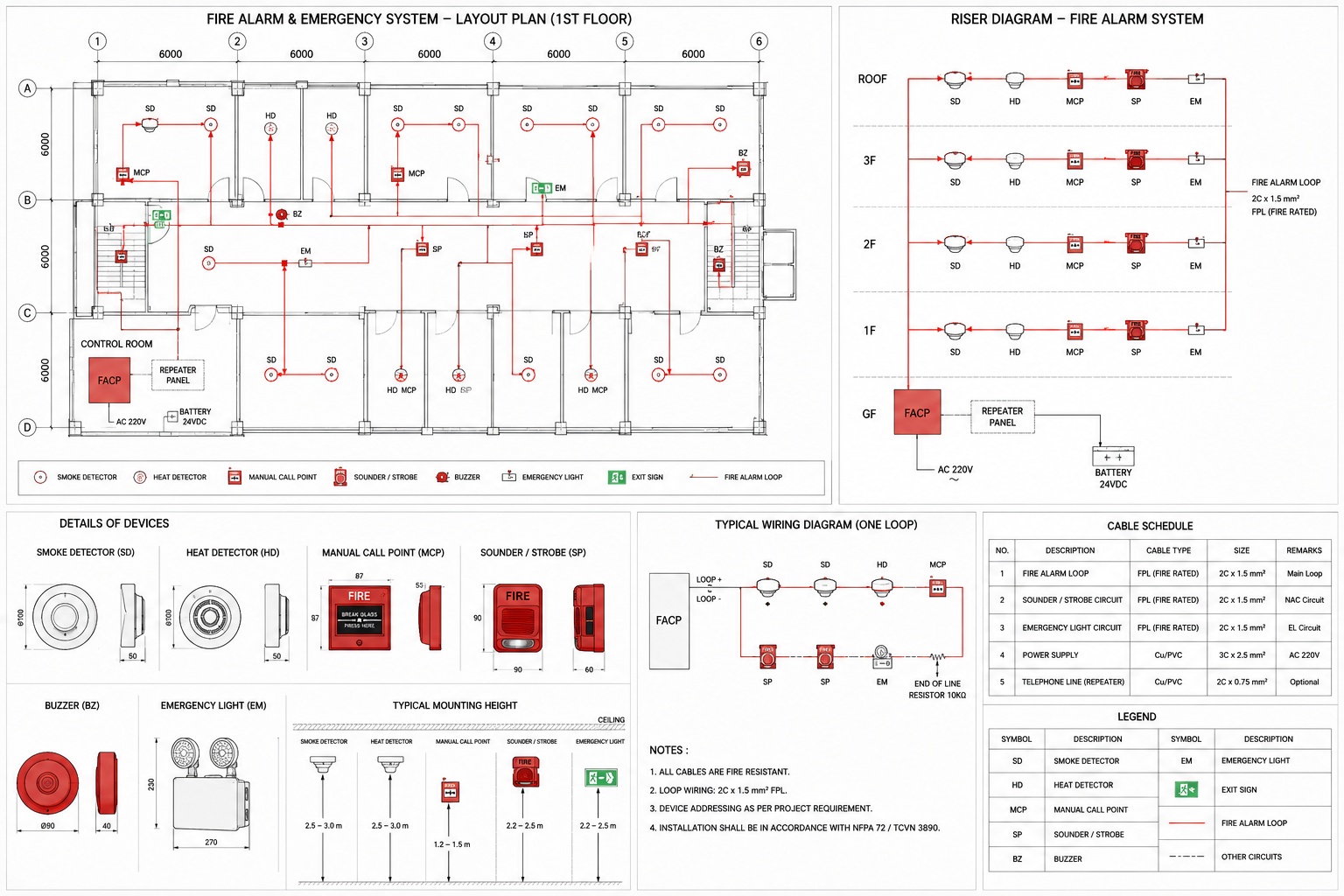

Trong dự án này, ASIEM thực hiện xây dựng bản vẽ 2D hệ thống báo cháy và báo động – Emergency System, tập trung vào việc thể hiện cấu trúc hệ thống và các kết nối kỹ thuật phục vụ thiết kế, thi công và kiểm tra.

Một hệ thống – Nhiều lớp bảo vệ

Hệ thống Emergency System được xây dựng từ nhiều nhóm thiết bị phối hợp với nhau. Mỗi thiết bị đảm nhiệm một chức năng riêng nhưng cần được kết nối thành một hệ thống thống nhất.

Hồ sơ 2D có thể thể hiện các nhóm thiết bị như:

• Trung tâm báo cháy.
• Đầu báo khói.
• Đầu báo nhiệt.
• Nút nhấn báo cháy khẩn cấp.
• Chuông và còi báo động.
• Đèn báo cháy.
• Thiết bị cảnh báo bằng âm thanh hoặc ánh sáng.
• Module giám sát và điều khiển.
• Nguồn cấp và các thiết bị phụ trợ.
• Tuyến cáp và điểm kết nối giữa các thiết bị.

Việc thể hiện đầy đủ các thành phần giúp người triển khai có được cái nhìn tổng thể về cấu trúc của hệ thống.

Bố trí thiết bị trên mặt bằng

Một trong những nội dung quan trọng của bản vẽ là xác định vị trí lắp đặt các thiết bị trên mặt bằng công trình.

Tùy theo từng khu vực, hồ sơ có thể thể hiện vị trí của:

Thiết bị phát hiện
Đầu báo khói, đầu báo nhiệt và các thiết bị cảm biến được bố trí tại những khu vực cần giám sát.

Thiết bị cảnh báo
Chuông, còi, đèn báo và các thiết bị cảnh báo được xác định vị trí để đảm bảo khả năng nhận biết khi có sự cố.

Thiết bị điều khiển
Tủ hoặc trung tâm báo cháy được thể hiện cùng các tuyến kết nối đến thiết bị trong hệ thống.

Nút nhấn khẩn cấp
Các điểm kích hoạt cảnh báo bằng tay được bố trí tại những vị trí phù hợp với phương án thiết kế.

Thể hiện tuyến kết nối

Bên cạnh vị trí thiết bị, bản vẽ 2D cần thể hiện rõ cách các thiết bị kết nối với nhau.

Tuyến kết nối có thể được tổ chức theo cấu trúc:

Thiết bị phát hiện → Module/Trung tâm → Thiết bị cảnh báo

Thông qua sơ đồ và tuyến dây, kỹ thuật viên có thể xác định được đường kết nối giữa các thiết bị, khu vực và tủ điều khiển.

Đối với các hệ thống có nhiều khu vực hoặc nhiều tầng, việc phân chia tuyến và đánh số thiết bị giúp quá trình triển khai trở nên rõ ràng hơn.

Hồ sơ được xây dựng cho quá trình triển khai

Bản vẽ Emergency System không chỉ nhằm mô tả vị trí thiết bị mà còn đóng vai trò là tài liệu tham chiếu trong nhiều giai đoạn của dự án.

Giai đoạn thiết kế

Hỗ trợ kiểm tra vị trí thiết bị, tuyến kết nối và mối quan hệ giữa các thành phần trong hệ thống.

Giai đoạn thi công

Cung cấp cơ sở để đội ngũ kỹ thuật xác định vị trí lắp đặt, tuyến dây và các điểm kết nối.

Giai đoạn kiểm tra

Hỗ trợ đối chiếu thiết bị thực tế với hồ sơ thiết kế, kiểm tra kết nối và xác nhận tình trạng lắp đặt.

Giai đoạn vận hành & bảo trì

Là tài liệu tham khảo để xác định vị trí thiết bị, tuyến kết nối và hỗ trợ xử lý khi cần kiểm tra hoặc bảo trì hệ thống.

Quản lý thiết bị một cách có hệ thống

Đối với các dự án có số lượng thiết bị lớn, việc quản lý thông tin trên bản vẽ là yếu tố rất quan trọng.

ASIEM chú trọng việc tổ chức:

• Mã hiệu thiết bị.
• Ký hiệu trên bản vẽ.
• Vị trí lắp đặt.
• Tuyến kết nối.
• Khu vực hoặc zone.
• Điểm đấu nối.
• Thông tin liên quan đến từng thiết bị.

Nhờ đó, người sử dụng hồ sơ có thể nhanh chóng xác định thiết bị nào – nằm ở đâu – kết nối với đâu – thuộc khu vực nào.

Khả năng ứng dụng

Bản vẽ 2D Emergency System có thể được triển khai cho nhiều loại công trình:

• Nhà máy và nhà xưởng.
• Kho hàng và trung tâm logistics.
• Văn phòng.
• Công trình thương mại.
• Tòa nhà và khu phức hợp.
• Công trình dân dụng.
• Khu vực máy móc và sản xuất.
• Các hệ thống cần giải pháp cảnh báo khẩn cấp.

Giá trị của hồ sơ kỹ thuật

Một hệ thống báo cháy và báo động chỉ có thể hoạt động hiệu quả khi các thiết bị được bố trí, kết nối và kiểm soát một cách đồng bộ.

Hồ sơ bản vẽ 2D giúp biến hệ thống thiết bị thành một cấu trúc kỹ thuật rõ ràng, qua đó hỗ trợ:

Dễ triển khai – vị trí và tuyến kết nối được thể hiện trực quan.

Dễ kiểm tra – có cơ sở đối chiếu giữa thiết kế và thực tế.

Dễ phối hợp – thuận tiện khi làm việc với các hạng mục kỹ thuật khác.

Dễ bảo trì – nhanh chóng xác định vị trí và kết nối của thiết bị.

Dễ quản lý – hệ thống hồ sơ được chuẩn hóa và lưu trữ phục vụ lâu dài.

Hoàn thiện hồ sơ Emergency System

Trong dự án, ASIEM hướng đến việc tạo ra bộ bản vẽ có tính chính xác, rõ ràng và khả năng ứng dụng thực tế cao.

Từ vị trí thiết bị trên mặt bằng đến tuyến kết nối và cấu trúc hệ thống, các thông tin được tổ chức thống nhất nhằm hỗ trợ xuyên suốt quá trình:

THIẾT KẾ → TRIỂN KHAI → LẮP ĐẶT → KIỂM TRA → VẬN HÀNH

ASIEM – Giải pháp triển khai bản vẽ kỹ thuật

Với năng lực triển khai hồ sơ 2D cho các hệ thống kỹ thuật, ASIEM đồng hành cùng doanh nghiệp trong việc chuyển đổi yêu cầu thiết kế thành tài liệu trực quan, đồng bộ và sẵn sàng phục vụ quá trình triển khai dự án.
