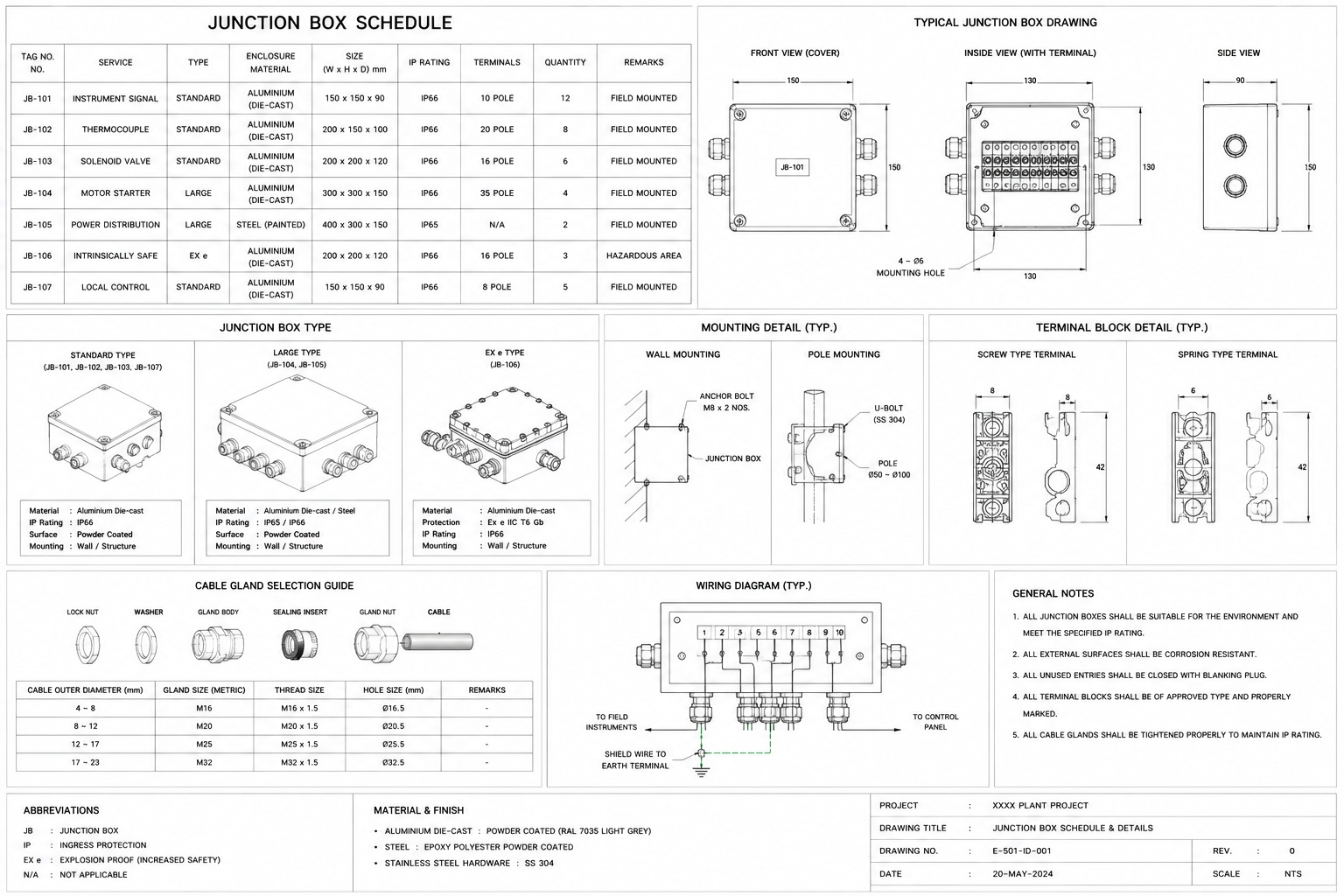

JUNCTION BOX SCHEDULE – Quản lý và chuẩn hóa hệ thống hộp đấu nối
Trong các hệ thống điện, điều khiển và Instrumentation, Junction Box (JB) là điểm trung gian quan trọng giúp tập trung, phân phối và kết nối các tuyến cáp giữa thiết bị hiện trường với tủ điện hoặc hệ thống điều khiển.
Khi quy mô nhà máy lớn, số lượng Junction Box có thể lên đến hàng chục hoặc hàng trăm vị trí. Việc quản lý từng hộp đấu nối, số lượng terminal và các tuyến cáp liên quan đòi hỏi một hệ thống hồ sơ kỹ thuật rõ ràng.
Junction Box Schedule được xây dựng nhằm chuẩn hóa toàn bộ thông tin của từng Junction Box, từ mã hiệu, vị trí, loại hộp đến các điểm đấu nối và cáp liên quan.
ASIEM triển khai hồ sơ 2D Junction Box Schedule theo hướng dễ tra cứu – dễ kiểm tra – dễ thi công – dễ quản lý.
Junction Box nằm ở đâu trong hệ thống?
Trong một hệ thống kết nối điển hình, Junction Box đóng vai trò trung gian:
FIELD INSTRUMENT → JUNCTION BOX → MARSHALLING/PANEL → CONTROL SYSTEM
Thay vì kéo từng tuyến cáp riêng lẻ trực tiếp về tủ điều khiển, các tín hiệu có thể được tập trung tại Junction Box trước khi tiếp tục kết nối về hệ thống trung tâm.
Điều này giúp hệ thống cáp được tổ chức khoa học hơn và thuận tiện cho quá trình thi công cũng như bảo trì.
Mỗi Junction Box là một cấu hình riêng
Một Junction Box không chỉ đơn giản là một chiếc hộp chứa terminal.
Tùy theo yêu cầu của hệ thống, mỗi JB có thể có:
- Mã hiệu Junction Box.
- Vị trí lắp đặt.
- Loại và kích thước hộp.
- Số lượng terminal.
- Loại terminal.
- Số lượng cable entry.
- Cable gland.
- Các tuyến cáp đi vào và đi ra.
- Điểm đấu nối.
- Shield/grounding connection.
- Spare terminal.
- Các phụ kiện liên quan.
Junction Box Schedule giúp tập hợp các thông tin này thành một cấu trúc thống nhất.
Quản lý Junction Box theo mã hiệu
Mỗi hộp đấu nối được gán một Tag Number riêng để dễ dàng nhận dạng trên toàn bộ hồ sơ dự án.
Thông qua mã hiệu, kỹ thuật viên có thể liên kết thông tin giữa:
JB TAG → LOCATION → CABLE → TERMINAL → INSTRUMENT → CONTROL PANEL
Điều này đặc biệt hữu ích khi hệ thống có số lượng lớn Junction Box và thiết bị hiện trường.
Terminal – nơi mọi kết nối được kiểm soát
Một trong những nội dung quan trọng của Junction Box Schedule là quản lý các Terminal bên trong hộp.
Thông tin có thể bao gồm:
- Số terminal.
- Thiết bị hoặc cáp kết nối.
- Số core.
- Điểm đầu.
- Điểm cuối.
- Loại tín hiệu.
- Terminal dự phòng.
- Thông tin shield/ground khi cần thiết.
Việc đánh số terminal rõ ràng giúp kỹ thuật viên xác định chính xác dây nào đấu vào terminal nào.
Quản lý các tuyến cáp qua Junction Box
Junction Box thường là điểm giao tiếp của nhiều tuyến cáp.
Ví dụ:
Instrument → JB
Cáp từ thiết bị hiện trường được đưa về Junction Box và đấu vào terminal tương ứng.
JB → Control Panel
Tín hiệu sau đó được tiếp tục truyền từ Junction Box về tủ điều khiển hoặc hệ thống trung tâm.
Schedule giúp quản lý các tuyến này một cách có hệ thống, tránh tình trạng nhầm lẫn giữa nhiều cable tag và nhiều thiết bị.
Không chỉ là danh sách thiết bị
Điểm quan trọng của Junction Box Schedule là hồ sơ không chỉ trả lời câu hỏi:
“Có bao nhiêu Junction Box?”
mà còn phải giúp trả lời:
“Mỗi Junction Box có những gì và đang kết nối với những thiết bị nào?”
Thông qua hồ sơ, người sử dụng có thể nhanh chóng tra cứu:
- JB nào đang được sử dụng.
- JB nằm ở khu vực nào.
- Có bao nhiêu terminal.
- Có bao nhiêu tuyến cáp kết nối.
- Các thiết bị nào đang kết nối đến JB.
- Terminal nào được sử dụng hoặc còn dự phòng.
Hỗ trợ thi công tại hiện trường
Junction Box Schedule là tài liệu hữu ích trong giai đoạn lắp đặt.
Đội ngũ thi công có thể dựa trên hồ sơ để:
- Xác định vị trí JB.
- Chuẩn bị hộp và phụ kiện.
- Xác định số lượng terminal.
- Xác định cable entry.
- Kiểm tra cable gland.
- Đấu nối các tuyến cáp.
- Đánh số và kiểm tra terminal.
Nhờ thông tin được chuẩn hóa, quá trình lắp đặt có thể được thực hiện theo hồ sơ thay vì phụ thuộc quá nhiều vào việc xác định tại hiện trường.
Hỗ trợ kiểm tra và Commissioning
Sau khi đấu nối hoàn tất, thông tin trong Junction Box Schedule có thể được sử dụng để kiểm tra từng điểm kết nối.
Kỹ thuật viên có thể đối chiếu:
Cable → Core → Terminal → JB → Instrument/Panel
Qua đó hỗ trợ quá trình kiểm tra continuity, kiểm tra tín hiệu và commissioning hệ thống.
Hỗ trợ bảo trì lâu dài
Một Junction Box có thể tiếp tục được sử dụng trong suốt vòng đời của nhà máy.
Khi cần thay thế thiết bị hoặc xử lý sự cố, kỹ thuật viên có thể tra cứu hồ sơ để nhanh chóng xác định:
- Junction Box liên quan.
- Vị trí hộp.
- Terminal cần kiểm tra.
- Tuyến cáp tương ứng.
- Thiết bị kết nối.
- Các điểm đấu nối liên quan.
Điều này giúp rút ngắn thời gian tìm kiếm và xử lý sự cố.
Chuẩn hóa dữ liệu cho toàn bộ dự án
Đối với dự án lớn, Junction Box Schedule có thể được xem như một cơ sở dữ liệu kỹ thuật thu gọn của hệ thống JB.
ASIEM chú trọng sự thống nhất giữa các thông tin:
TAG – LOCATION – TERMINAL – CABLE – INSTRUMENT – PANEL
Khi các thông tin này được đồng bộ, việc quản lý và cập nhật hồ sơ trong suốt quá trình triển khai dự án sẽ trở nên thuận tiện hơn.
Ứng dụng trong các dự án công nghiệp
Junction Box Schedule có thể được sử dụng trong:
- Nhà máy sản xuất.
- Nhà máy hóa chất.
- Nhà máy năng lượng.
- Hệ thống Instrumentation.
- Hệ thống điều khiển và tự động hóa.
- Dây chuyền sản xuất.
- Hệ thống đo lường.
- Tủ điều khiển và hệ thống PLC.
- Các dự án điện – điều khiển công nghiệp.
Một Junction Box – Một hệ thống thông tin hoàn chỉnh
Junction Box là một điểm kết nối nhỏ nhưng có thể liên quan đến rất nhiều thiết bị và tuyến cáp trong toàn bộ hệ thống.
Vì vậy, một Junction Box Schedule được chuẩn hóa giúp biến những kết nối phức tạp thành dữ liệu rõ ràng, có thể tra cứu và kiểm soát.
Từ mã hiệu của hộp đến từng terminal và tuyến cáp, mọi thông tin đều được tổ chức theo một cấu trúc thống nhất:
IDENTIFY → CONNECT → CHECK → CONTROL
ASIEM – Chuẩn hóa hồ sơ Junction Box cho hệ thống công nghiệp
ASIEM triển khai Junction Box Schedule 2D cho các dự án điện, Instrumentation và tự động hóa, tập trung vào khả năng quản lý điểm đấu nối, đồng bộ dữ liệu và hỗ trợ hiệu quả cho thi công, kiểm tra và bảo trì.
