HOOK-UP – Chi tiết hóa kết nối từ đường ống đến Instrument

Trong hệ thống công nghiệp, thiết bị đo không chỉ đơn giản là được lắp đặt lên đường ống. Giữa Process Piping và Instrument thường có nhiều thành phần trung gian như valve, fitting, tubing, manifold và các phụ kiện kết nối.

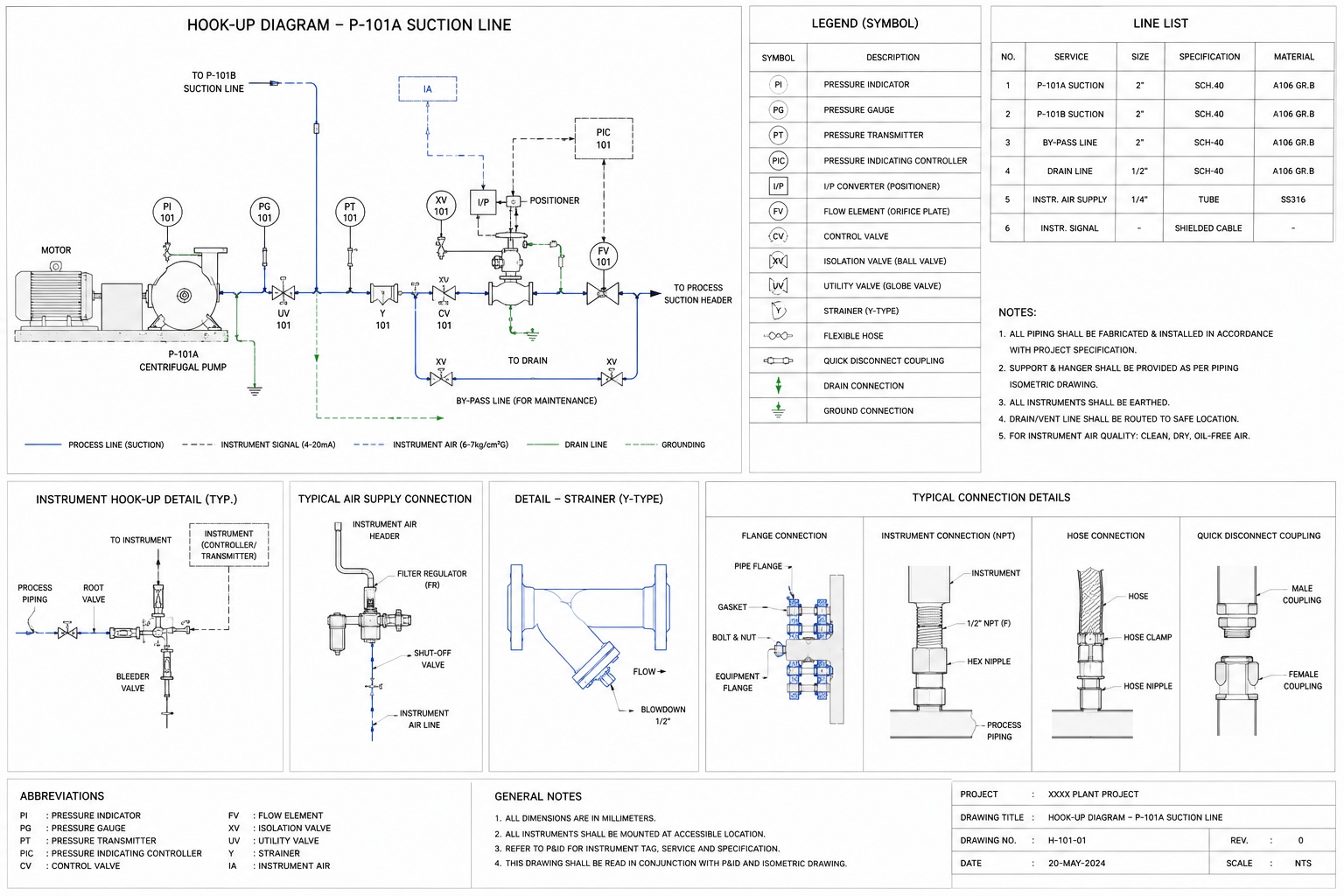

Hook-up Drawing là hồ sơ kỹ thuật dùng để thể hiện chi tiết cách các thành phần này được kết nối với nhau, giúp chuyển thiết kế tổng thể thành phương án lắp đặt cụ thể tại hiện trường.

ASIEM thực hiện triển khai bản vẽ 2D Hook-up cho các kết nối giữa đường ống dẫn khí, chất lỏng và thiết bị đo, tập trung vào tính rõ ràng, đồng bộ và khả năng áp dụng trực tiếp trong thi công.

Hook-up giải quyết bài toán gì?

Trong một hệ thống đo lường, chỉ biết vị trí của Instrument là chưa đủ.

Đội ngũ thi công cần biết:

Đường ống lấy tín hiệu ở đâu?
Kết nối với Instrument bằng phương pháp nào?
Sử dụng valve và phụ kiện gì?
Các điểm nối được bố trí như thế nào?
Kích thước và vật liệu của từng thành phần ra sao?

Hook-up Drawing tập hợp những thông tin này thành một bản vẽ chi tiết, giúp kỹ thuật viên có thể triển khai kết nối theo đúng thiết kế.

Hai nhóm ứng dụng chính

Kết nối với đường khí

Đối với các hệ thống khí, bản vẽ có thể thể hiện tuyến lấy tín hiệu, valve cách ly, fitting, tubing và các thành phần kết nối đến Instrument.

Mục tiêu là tạo ra một cấu hình kết nối rõ ràng, thuận tiện cho lắp đặt, kiểm tra và bảo trì.

Kết nối với đường chất lỏng

Đối với các đường ống chất lỏng, Hook-up có thể thể hiện phương án lấy tín hiệu từ process line và kết nối đến thiết bị đo thông qua hệ thống valve, fitting và tubing phù hợp.

Cấu hình được thể hiện tùy thuộc vào loại Instrument và yêu cầu kỹ thuật của từng hệ thống.

Cấu tạo của một Hook-up

Tùy theo loại thiết bị và yêu cầu của dự án, một bản vẽ Hook-up có thể bao gồm nhiều thành phần:

• Process Pipe.
• Process Connection.
• Isolation Valve.
• Manifold.
• Fitting.
• Tubing.
• Instrument.
• Drain/vent connection.
• Support.
• Các phụ kiện lắp đặt liên quan.

Các thành phần được thể hiện theo đúng trình tự kết nối, giúp người đọc dễ dàng theo dõi từ đường ống công nghệ → điểm lấy tín hiệu → hệ thống kết nối → thiết bị đo.

Biến thiết kế tổng thể thành hướng dẫn lắp đặt

Một trong những giá trị lớn nhất của Hook-up Drawing là khả năng chuyển thông tin từ các bản vẽ tổng thể thành chi tiết có thể sử dụng tại hiện trường.

Ví dụ, từ một vị trí Instrument trên bản vẽ Layout, Hook-up có thể tiếp tục cung cấp thông tin về:

Điểm lấy tín hiệu → Valve → Fitting → Tubing → Instrument

Nhờ vậy, đội ngũ thi công không cần phải tự suy luận cấu hình kết nối dựa trên nhiều hồ sơ khác nhau.

Thể hiện chi tiết thay vì chỉ thể hiện vị trí

Hook-up Drawing tập trung vào phần kết nối nên bản vẽ thường chứa nhiều thông tin kỹ thuật hơn so với bản vẽ bố trí tổng thể.

Các thông tin có thể được thể hiện gồm:

• Kích thước đường ống.
• Kích thước tubing.
• Loại kết nối.
• Loại valve.
• Vật liệu.
• Rating hoặc cấp áp suất theo yêu cầu thiết kế.
• Chủng loại fitting.
• Hướng lắp đặt.
• Cao độ hoặc kích thước liên quan.
• Yêu cầu hỗ trợ và cố định đường ống/tubing.

Việc thể hiện cụ thể giúp giảm khoảng cách giữa hồ sơ thiết kế và công việc lắp đặt thực tế.

Phân loại Hook-up theo thiết bị đo

Tùy vào loại Instrument, cấu hình Hook-up có thể được triển khai khác nhau.

Pressure Instrument

Thể hiện kết nối lấy áp suất từ Process Line đến thiết bị đo thông qua các thành phần trung gian cần thiết.

Differential Pressure Instrument

Có thể yêu cầu nhiều điểm lấy tín hiệu và cấu hình kết nối riêng biệt, do đó hồ sơ cần thể hiện rõ từng nhánh kết nối.

Temperature Instrument

Thể hiện phương án lắp đặt cảm biến vào đường ống hoặc thiết bị công nghệ cùng các thành phần liên quan.

Flow Instrument

Tập trung vào cấu hình kết nối giữa thiết bị đo lưu lượng và hệ thống đường ống.

Level Instrument

Thể hiện các điểm kết nối và cấu hình lắp đặt phù hợp với thiết bị hoặc bồn chứa được đo.

Mỗi loại Instrument có yêu cầu kết nối khác nhau, vì vậy việc xây dựng Hook-up riêng cho từng cấu hình giúp hồ sơ rõ ràng và dễ triển khai.

Hỗ trợ thi công tại hiện trường

Hook-up Drawing được xây dựng với mục tiêu quan trọng là giúp người thi công biết chính xác cần lắp gì và lắp như thế nào.

Hồ sơ hỗ trợ xác định:

• Vị trí kết nối.
• Trình tự các thành phần.
• Chủng loại phụ kiện.
• Kích thước kết nối.
• Vật liệu.
• Hướng lắp đặt.
• Các điểm cần kiểm tra.

Đây là cơ sở để đội ngũ thi công chuẩn bị vật tư và thực hiện lắp đặt thống nhất theo thiết kế.

Hỗ trợ kiểm tra và bảo trì

Sau khi hoàn thiện hệ thống, Hook-up Drawing tiếp tục được sử dụng trong công tác kiểm tra và bảo trì.

Kỹ thuật viên có thể dựa vào bản vẽ để:

• Đối chiếu cấu hình lắp đặt thực tế.
• Xác định từng thành phần trong cụm kết nối.
• Kiểm tra valve và fitting.
• Xác định đường tubing.
• Thực hiện tháo lắp hoặc thay thế Instrument.
• Tra cứu cấu hình khi bảo trì.

Điều này đặc biệt hữu ích đối với các nhà máy có số lượng thiết bị đo lớn và nhiều cấu hình Hook-up khác nhau.

Chuẩn hóa hồ sơ Hook-up

Đối với dự án có nhiều Instrument, việc chuẩn hóa cấu hình giúp giảm đáng kể sự phức tạp trong quá trình triển khai.

ASIEM tập trung xây dựng hồ sơ theo hướng:

Rõ cấu hình – Đúng kết nối – Đồng bộ vật tư – Dễ thi công – Dễ kiểm tra

Các Hook-up có cấu hình tương đồng có thể được tổ chức và quản lý theo nhóm, giúp thuận tiện hơn trong việc kiểm soát hồ sơ và vật tư.

Ứng dụng trong công nghiệp

Bản vẽ Hook-up có thể được sử dụng trong nhiều hệ thống:

• Nhà máy sản xuất.
• Nhà máy hóa chất.
• Nhà máy năng lượng.
• Hệ thống Process Piping.
• Hệ thống Instrumentation.
• Dây chuyền sản xuất tự động hóa.
• Hệ thống đo áp suất, nhiệt độ, lưu lượng và mức.
• Các dự án công nghiệp có yêu cầu kết nối thiết bị đo với đường ống.

Giá trị ASIEM mang lại

Một Hook-up Drawing tốt không chỉ thể hiện thiết bị được kết nối với đường ống, mà phải trả lời được câu hỏi quan trọng hơn:

“Kỹ thuật viên sẽ lắp đặt cụm kết nối này như thế nào ngoài thực tế?”

ASIEM tập trung vào việc biến thông tin kỹ thuật thành bản vẽ trực quan, giúp giảm sự phụ thuộc vào việc diễn giải trong quá trình thi công.

Từ đó, hồ sơ có thể hỗ trợ toàn bộ chuỗi:

DESIGN → MATERIAL → FABRICATION → INSTALLATION → INSPECTION → MAINTENANCE

ASIEM – Triển khai bản vẽ Hook-up cho hệ thống công nghiệp

ASIEM cung cấp dịch vụ triển khai Hook-up Drawing 2D cho các hệ thống đường ống và Instrumentation, giúp doanh nghiệp chuẩn hóa chi tiết kết nối và tạo hồ sơ kỹ thuật có khả năng ứng dụng trực tiếp trong quá trình chế tạo, lắp đặt và vận hành.
