Giải pháp thiết kế cầu thang thép cho công nghiệp và dân dụng

Cầu thang thép không chỉ đóng vai trò kết nối giữa các cao độ mà còn phải đảm bảo đồng thời nhiều yếu tố như độ chính xác kết cấu, khả năng chịu tải, tính an toàn và sự phù hợp với không gian lắp đặt.

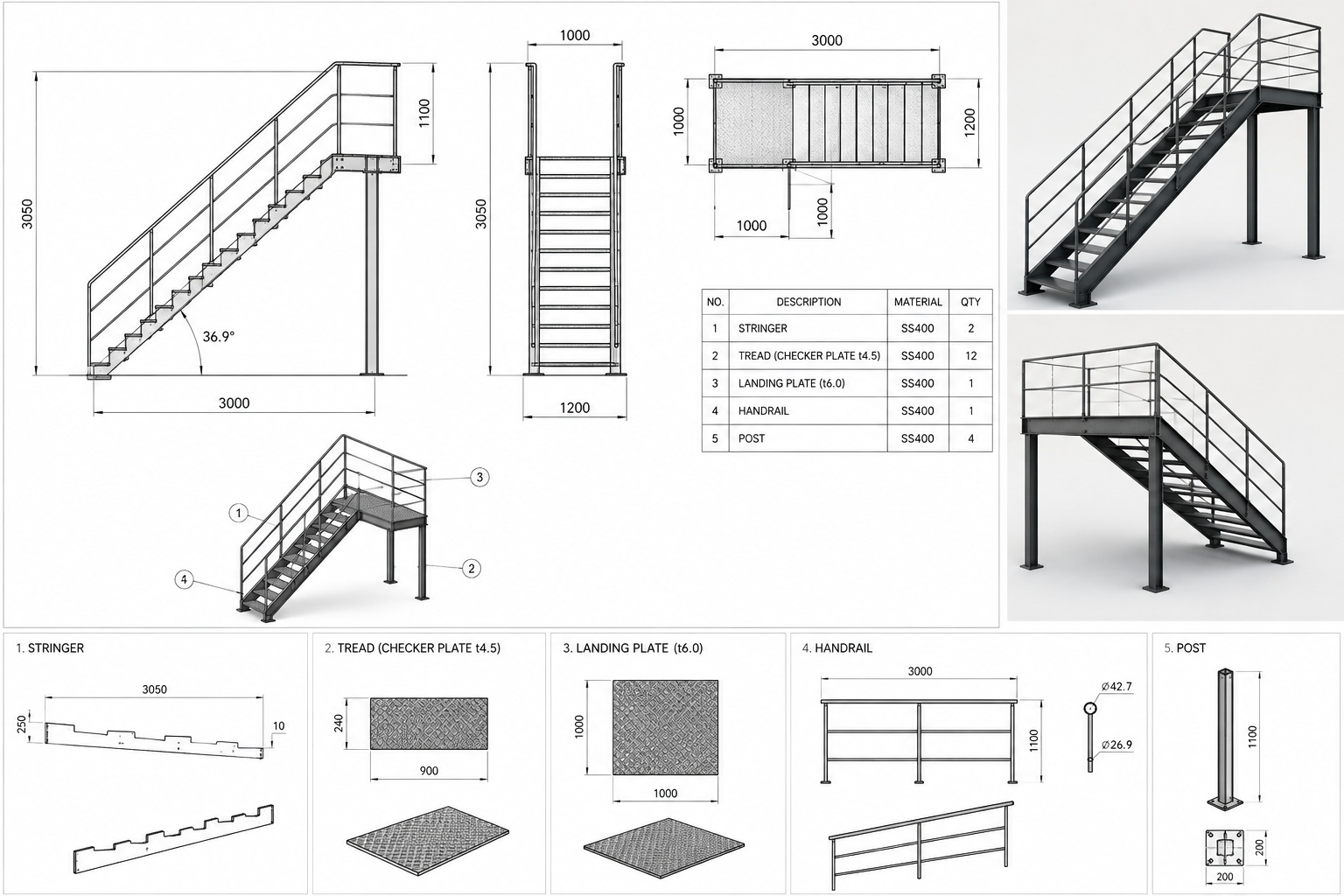

Để đáp ứng yêu cầu từ thiết kế đến gia công và thi công, ASIEM thực hiện xây dựng hệ thống bản vẽ 2D và mô hình 3D cầu thang thép, giúp hình dung trực quan kết cấu và cung cấp đầy đủ dữ liệu kỹ thuật cho các bước chế tạo tiếp theo.

Từ mô hình 3D đến bản vẽ chế tạo

Trong dự án, mô hình 3D được sử dụng để xây dựng và kiểm soát tổng thể kết cấu cầu thang trước khi triển khai hồ sơ 2D.

Thông qua mô hình 3D, có thể quan sát trực quan:

• Hình dáng và cấu trúc tổng thể của cầu thang.
• Vị trí các bậc, lan can và tay vịn.
• Hệ thống khung, dầm và các chi tiết liên kết.
• Khoảng cách, cao độ và kích thước tổng thể.
• Mối quan hệ giữa cầu thang với khu vực lắp đặt.

Sau khi kết cấu được hoàn thiện, các thông tin cần thiết được triển khai thành bản vẽ 2D, phục vụ gia công, chế tạo và lắp dựng.

Thiết kế linh hoạt theo từng không gian

Một trong những đặc điểm của cầu thang thép là không có một kích thước cố định cho mọi công trình. Tùy vào vị trí lắp đặt, mục đích sử dụng và điều kiện thực tế, kết cấu có thể được thiết kế theo nhiều dạng khác nhau.

Cầu thang công nghiệp

Phù hợp với nhà xưởng, nhà máy, khu vực sản xuất, sàn thao tác, hệ thống máy móc và các công trình công nghiệp.

Thiết kế ưu tiên:

• Khả năng chịu tải.
• Độ bền kết cấu.
• Tính an toàn khi sử dụng.
• Khả năng lắp đặt và bảo trì.
• Tính thuận tiện trong gia công.

Cầu thang dân dụng

Được ứng dụng cho nhà ở, công trình dân dụng, văn phòng, nhà phố và các không gian kiến trúc có sử dụng kết cấu thép.

Bên cạnh yếu tố kỹ thuật, thiết kế còn chú trọng đến tính thẩm mỹ, tỷ lệ hình khối và sự hài hòa với tổng thể công trình.

Hồ sơ 2D thể hiện những gì?

Từ mô hình và dữ liệu thiết kế, ASIEM triển khai các bản vẽ kỹ thuật phù hợp với nhu cầu của từng dự án.

Hồ sơ có thể bao gồm:

Bản vẽ tổng thể
Thể hiện kích thước, cao độ, hướng bố trí và cấu tạo chung của cầu thang.

Bản vẽ chi tiết kết cấu
Thể hiện các thành phần như khung thang, dầm, bậc, bản mã và các chi tiết liên kết.

Bản vẽ lan can & tay vịn
Triển khai kích thước, vị trí và cấu tạo của hệ thống bảo vệ cầu thang.

Bản vẽ chi tiết gia công
Cung cấp các thông tin cần thiết để cắt, khoan, hàn và gia công từng bộ phận.

Bản vẽ lắp dựng
Hỗ trợ xác định vị trí và phương án lắp ráp các thành phần tại công trường.

Ưu điểm của việc kết hợp 2D và 3D

Thay vì chỉ sử dụng bản vẽ 2D, việc kết hợp mô hình 3D giúp quá trình thiết kế trở nên trực quan và dễ kiểm soát hơn.

3D giúp nhìn thấy trước kết cấu

Người thiết kế và khách hàng có thể hình dung được hình dáng cầu thang trước khi tiến hành chế tạo.

2D giúp triển khai sản xuất

Các kích thước và thông tin kỹ thuật cần thiết được chuyển thành hồ sơ phục vụ gia công và lắp đặt.

Kết hợp 2D + 3D giúp giảm sai sót

Các chi tiết có thể được kiểm tra về vị trí, kích thước và sự tương thích ngay trong giai đoạn thiết kế, trước khi chuyển sang sản xuất thực tế.

Quy trình thực hiện tại ASIEM

ASIEM triển khai dự án theo hướng đồng bộ giữa thiết kế và sản xuất:

Tiếp nhận thông tin → Dựng mô hình 3D → Kiểm tra kết cấu → Triển khai bản vẽ 2D → Hoàn thiện hồ sơ → Bàn giao

Các thông số đầu vào có thể được khai thác từ bản vẽ kiến trúc, kích thước thực tế, yêu cầu của khách hàng hoặc dữ liệu kỹ thuật có sẵn.

Mục tiêu là tạo ra một bộ hồ sơ vừa dễ hình dung trên mô hình 3D, vừa đủ thông tin để phục vụ chế tạo và lắp dựng trên thực tế.

Ứng dụng đa dạng

Giải pháp bản vẽ 2D & 3D cầu thang thép của ASIEM có thể áp dụng cho nhiều loại công trình và hệ thống khác nhau:

• Nhà máy và nhà xưởng.
• Sàn thao tác công nghiệp.
• Khu vực máy móc, thiết bị.
• Cầu thang thoát hiểm.
• Công trình thép tiền chế.
• Nhà kho và khu vực kỹ thuật.
• Văn phòng, nhà ở và công trình dân dụng.
• Các kết cấu cầu thang thép theo thiết kế riêng.

Dấu ấn kỹ thuật của ASIEM

Điểm quan trọng trong một dự án cầu thang thép không chỉ nằm ở việc tạo ra một bản vẽ đẹp mà là khả năng chuyển bản vẽ thành một kết cấu có thể chế tạo và lắp đặt thực tế.

Với việc kết hợp giữa mô hình 3D trực quan và hồ sơ 2D chi tiết, ASIEM hướng đến quy trình thiết kế có tính đồng bộ cao, giúp các bên dễ dàng trao đổi, kiểm tra và triển khai sản xuất.

ASIEM – Từ ý tưởng kết cấu đến mô hình 3D và hồ sơ chế tạo 2D.
